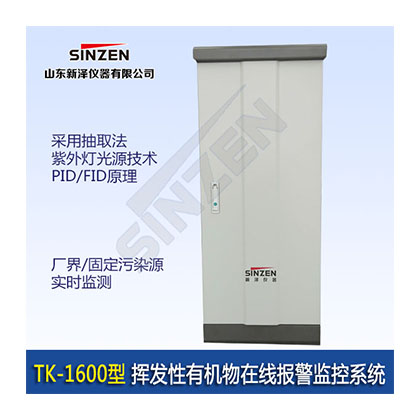

TK-1600型揮發性有機物在線報警系統

TK-1600型揮發性有機物在線報警系統

一、產品概述

山東新澤儀器自主開發的 TK-1600 污染源揮發性有機物在線監測系統采用先進的抽取法+紫外燈光源技術（FID），主要應用于對各種廠界或固定污染源有機物的實時監測，本系列 TVOC 在線監測系統采用國際先進技術，性能穩定可靠，自動化程度高，檢測范圍寬，采用微電腦和系統控制軟件，實時自動監測分析環境空氣中 C2-C12 揮發性有機污染物，可將報警信息傳送到監控中心，實現了工作現場的無人值守。整套系統結構簡單，模塊化設計，穩定性強， 運行成本.

二、系統原理

揮發性有機物的電離電位（IP）小于紫外燈能量的化合物氣體或蒸汽通過離子化腔時，PID 的紫外光源（UV）就會將改化合物擊碎成可被檢測到的正負離子（該過程即離子化），檢測器測量離子化后的氣體電荷并將其轉化為電流信號， 然后電流被放大并轉化為濃度值，再被檢測后，離子重新復合成原來的氣體或蒸汽，是一種最先進的無損檢測 VOC 方法。

三、系統組成

 本系統采用抽取法，從廠界或固定源將待測氣體取出，氣體經過降溫，干燥， 過濾預處理，再通過 PID 變送器測得氣體的 VOC 的濃度。

 整個監測系統分為預處理系統，數據采集與處理系統（RTU）以及傳感器單元，設計一個防水防塵的必須給機箱來內部安裝，預處理系統分為校準、干燥過濾器和氣泵三部分組成。

四、技術參數

PID 傳感器：10.6ev

?測量范圍：0-1000ppm、2000ppm、5000ppm、10000ppm

?分辨率：0.1ppm

?精確度：±5%

?示值誤差：±10%FS

?重復性：≤3%

?零點漂移：±5%FS/4h

?量程漂移：±5%FS/4h

?先進功能：溫濕度補償功能、自動清洗功能、內置清洗

?繼電器接觸點：3*SPST 干繼電器(2*用于報警:1*用于故障)

?環形 LED 報警：內置環形 LED 燈:黃色紅色

?反應時間：T90<30s

?防護等級：IP65

?環境溫度：-20℃~+55℃

?環境濕度：0-95%相對濕度（不凝結）

?取樣方式：內置泵

?輸出方式：4-20mA、MODBus、RS485

?分析儀電源：12-36VDC; 24VDC(125mA)

?機柜供電：220VAC±10%，＞60W

?尺寸：620mm×340 mm×104 mm

?重量：約 40kg

五、系統特點

1、加強主管部門對有毒有害氣體排放企業安全生產情況的實時監督，從而能夠及時督促企業精細整改，對于嚴重者可根據相關規定對企業進行處罰及停產整頓處理，以避免惡性事故的發生；

2、在發生超標時，及時報警，從而讓企業以及主管部門在第一時間作出預案處理，將事故消滅在萌芽狀態；

3、在發生嚴重超標時，可以結合氣象監測數據為周圍群眾疏散提供指導建議；

4、報警信息傳送到監控中心后，可以根據現有采集設備安裝的位置拓?fù)鋱D以及區域內的超標企業，自動判定大致超標的企業位置，從而提醒相關人員報警企業信息并進行及時處理；采用微電腦和系統控制軟件，序列運行全自動監測分析環境空氣中 C2-C12 揮發性有機污染物； 系統具有運行和報警、連鎖并實現反吹、標定等功能，保證統長時間運行， 同時擁有自診斷功能，減少了維護工作量和成本。
