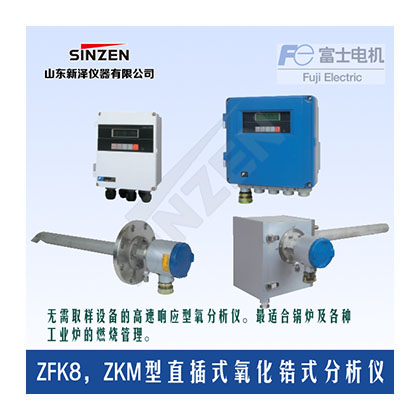

ZFK8/ZKM型直插式氧化鋯分析儀

直插式氧化鋯式氧分析儀 ZFK8，ZKM型

一、產品簡介：

• 本氧分析儀可以連續測量產業用鍋爐以及各種工業爐的燃燒排放氣體中的氧氣濃度，是用于進行燃燒管理、控制的最佳分析儀。

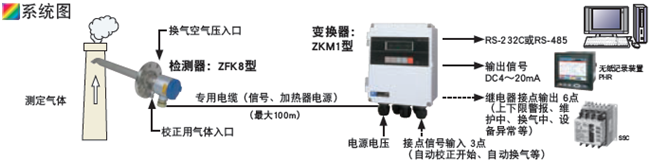

• 裝置是由直接插入到煙道中并將待測氣體導入檢測器的導流管、連接到導流管上的檢測器（ZFK8）以及進行檢測器控制?信號處理?顯示?外部輸入輸出?通信等的變換器（ZKM）構成。檢測器和變換器通過電纜連接。

• 檢測器采用單元化傳感器結構，可以比較方便地進行現場維護。

• 變換器具有以往機型所沒有的特有功能，如傳感器診斷功能，傳感器復活功能等，可以確保檢測器長時間穩定使用。

二、應用：

    無需取樣設備的高速響應型氧分析儀。最適合鍋爐及各種工業爐的燃燒管理。

三、特點：

•  無需氣體采樣設備:由于直接將檢測器部插入煙道，因此無需氣體吸引器、除濕器等氣體采樣設備，可以獲得更快的相應速度。

•  維護方便:檢測器上所安裝的傳感器采用的是單元化結構，可以更為方便地更換。通過將檢測器和導流管分開設置，可以較為方便地 更換安裝在檢測器頭部的過濾器，還可以分開對檢測器和導流管進行防腐蝕維護。

•  通過傳感器診斷，傳感器復活功能提高可靠性:根據測量氣體的不同，傳感器的電極可能會發生老化。可以通過變換器診斷傳感器的老化狀態，并標準配置電氣性復活傳感器功能。因此提高了可靠性，可以維持長時間穩定測量。

•  安全性比較高:處于安全性能考慮，標準配置有完善的功能，如可以檢測到設置在傳感器中加熱器控制用熱電偶的斷線，停止檢測器電源供應，緊急情況下通過外部接點輸入停止檢測器電源供應，以及鍵盤鎖定等功能，可以放心使用。

•  簡便地操作:變換器的操作和各種設定可以以對話的形式進行，顯示語言也包括英語、日語和中文

•  氧化鋯傳感器可以更換，維護簡單.

•  4~7秒的快速響應速度，可用于燃燒控制。

•  為不同使用環境而提供兩種外殼IP66和IP67。

•  具有傳感器電極的老化診斷，再生功能，延長了使用壽命，提高了可靠性。

•  可以不打開外殼，簡單進行設定操作。（使用ZKM1外殼時）

•  出于安全型考慮的各種診斷，保護功能設計。

各種流量導向管一應俱全, 例如帶有換氣噴嘴的流量導向管、高灰塵流量導向管、耐腐蝕材質的流量導向管等。

四、規格：

五、〈更換用傳感器單元〉

六、 設備選配表

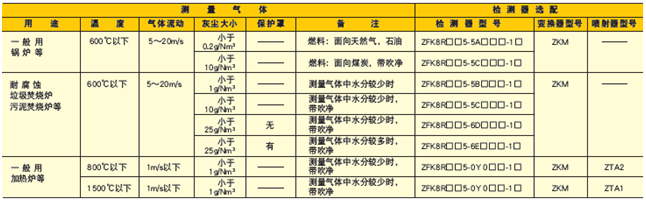

＜普通型 ＞

根據測量對象氣體不同組合略有不同。請以下表為標準選定組合設備。

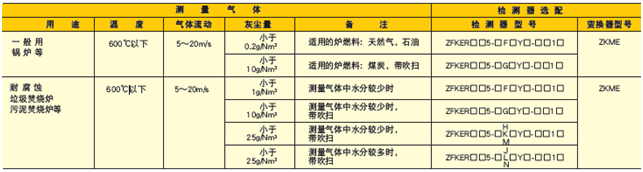

＜防爆型 ＞

根據測量對象氣體不同組合略有不同。請以下表為標準選定組合設備。

   注1）灰塵量為大致標準。

   注2）基準氣體濃度發生變化時，請選擇帶基準氣體口的機型。
