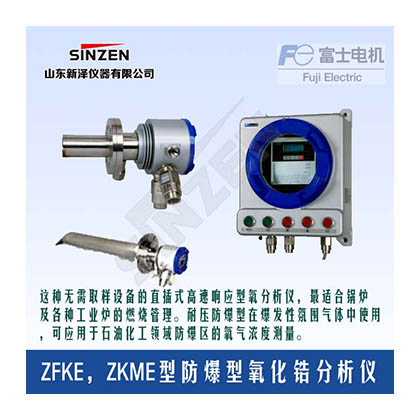

ZFKE/ZKME型耐壓防爆型氧化鋯分析儀
耐壓防爆型氧化鋯式氧分析儀 ZFKE，ZKME型
一、產品簡介：
這種無需取樣設備的直插式高速響應型氧分析儀，最適合鍋爐及各種工業爐的燃燒管理。耐壓防爆型在爆發性氛圍氣體中使用，可應用于石油化工領域防爆區的氧氣濃度測量。
二、特點：
-
氧化鋯傳感器可以更換，維護簡單。
-
4~7秒的快速響應速度，可用于燃燒控制。
-
可以不打開外殼，簡單進行設定操作。
-
具有傳感器電極的老化診斷，再生功能，延長了使用壽命，提高了可靠性
三：產品規格：
綜合規格
|
綜合規格 |
|
|
項目 |
規格 |
|
測量對象 |
不易燃氣體中的氧氣 (阻燃氣體中的氧氣) |
|
測量方式 |
直插型氧化鋯式 |
|
測量范圍 |
０～２?????５０ ｖｏｌ ％ Ｏ2 (范圍內可任意設定) |
|
重復性 |
±０．５％ ＦＳ |
|
線性 |
±２％ ＦＳ |
|
響應時間 |
４～７秒（通過校正氣體入口） |
|
模擬信號輸出 |
ＤＣ４～２０ｍＡ或ＤＣ０～１Ｖ，絕緣 |
|
電源電壓 |
ＡＣ１００Ｖ～１２０Ｖ或ＡＣ２００Ｖ～２４０Ｖ |
|
檢測器ZFKE |
|
|
項目 |
規格 |
|
測量氣體溫度 |
－１０～＋６００℃（導流管式） ；-10～﹢1500℃（噴射器式、僅限普通型） |
|
測量氣體壓力 |
－３～＋３ ｋＰａ |
|
工作溫度 |
－１０～＋６０℃ |
|
結構 |
防塵/防雨結構、相當于ＩＥＣ規格ＩＰ６６ |
|
重量 |
約3kg（除導流管） |
|
噴射器空氣流量 |
５～１０Ｌ／ｍｉｎ |
|
防爆規格 |
ＴＩＩＳ Ｅｘｄ ＩＩＢ Ｔ４ |
|
ＮＥＰＳＩ ＥＥｘｄ ＩＩＣ Ｔ５ Ｅｘ ＩＩ２Ｇ |
|
|
導流管 |
標準法蘭 ＪＩＳ５Ｋ６５Ａ |
|
插入長度 ３００、５００、７５０、１０００ｍｍ |
|
|
根據指定可附帶吹掃噴嘴 |
|
|
變換器ZKME |
|
|
項目 |
規格 |
|
接點輸出 |
６點、１ａ ２５０Ｖ／３Ａ 或ＤＣ３０Ｖ／３Ａ |
|
（維護中、儀表異常、報警、零點校正、滿量程校正、吹掃中） |
|
|
接點輸入 |
３點、 ＯＮ：０Ｖ、ＯＦＦ：５Ｖ／１０ｍＡ以下 |
|
外部保持、運算復位、加熱器ＯＦＦ、吹掃、校正禁止、 |
|
|
校正開始、量程切換 從以上功能中可任意選擇3點） |
|
|
通信功能 |
ＲＳ２３２Ｃ（ＭＯＤＢＵＳ） |
|
ＲＳ４８５（ＭＯＤＢＵＳ） （選配） |
|
|
燃燒效率顯示 |
（選配） |
|
工作溫度 |
ー２０～＋５５℃ |
|
結構 |
防塵/防雨結構、相當于ＩＥＣ規格ＩＰ６５ |
|
重量 |
約２２ｋｇ （除電纜、檢測器） |
|
防爆規格 |
ＴＩＩＳ Ｅｘｄ ＩＩＢ Ｔ６ |
|
ＮＥＰＳＩ ＥＥｘｄ ＩＩＣ Ｔ６ Ｅｘ ＩＩ２Ｇ |
|
四、設備選配表
-

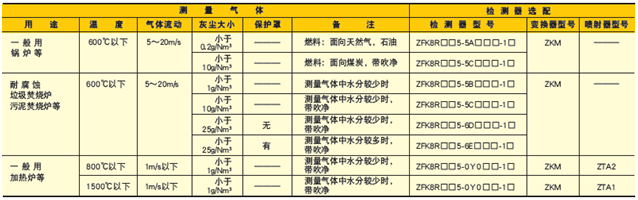

<普通型>
根據測量對象氣體不同組合略有不同。請以下表為標準選定組合設備。
-

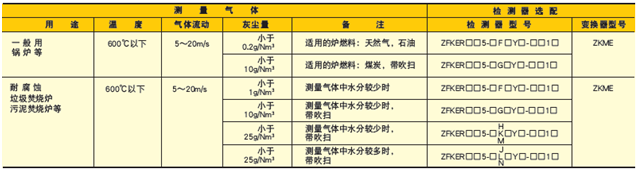

<防爆型>
根據測量對象氣體不同組合略有不同。請以下表為標準選定組合設備。
（注1） 灰塵量為大致標準。
（注2） 基準氣體濃度發生變化時，請選擇帶基準氣體口的機型。
